GPSシミュレータ マイコン版のページです
こちらはGPSシミュレータ マイコン版の紹介です。 Windows用フリーソフト GPSシミュレータの機能をワンチップマイコンをつかって実現しています。
Android端末で radiko を聴くために、毎回パソコンにつながなくてはならないのではポータブルラジオは実現できません。
そのようなわけで、小型でポータブルなGPSシミュレータを作ってみました。
(現在のところ製品化の予定はありません。 回路図、ソフトウエアなどまとめて権利を買っていただける方がいらっしゃいましたらぜひご連絡ください。)
以下の写真は試作機ですので、中身が見えるように大きな透明ケースに入れています。 工作が美しくない点はご勘弁ください。
GPSシミュレータの外観(表側) ボリュームをまわすと47都道府県の県庁所在地名と座標が液晶に表示され、シリアルポートからGPSデータが出力されます。
都道府県の選択は、ボリュームの両端を+5V, GNDにつなぎ、真ん中の足をADコンバータに入力して 0〜1023までの出力値を47等分して得ています。

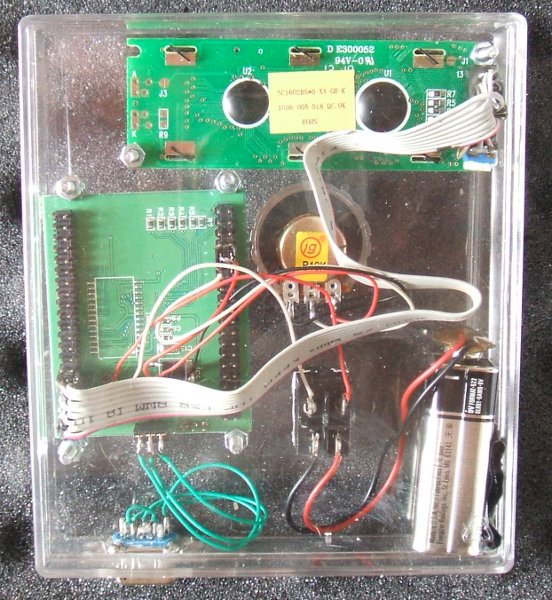

GPSシミュレータ(裏側)

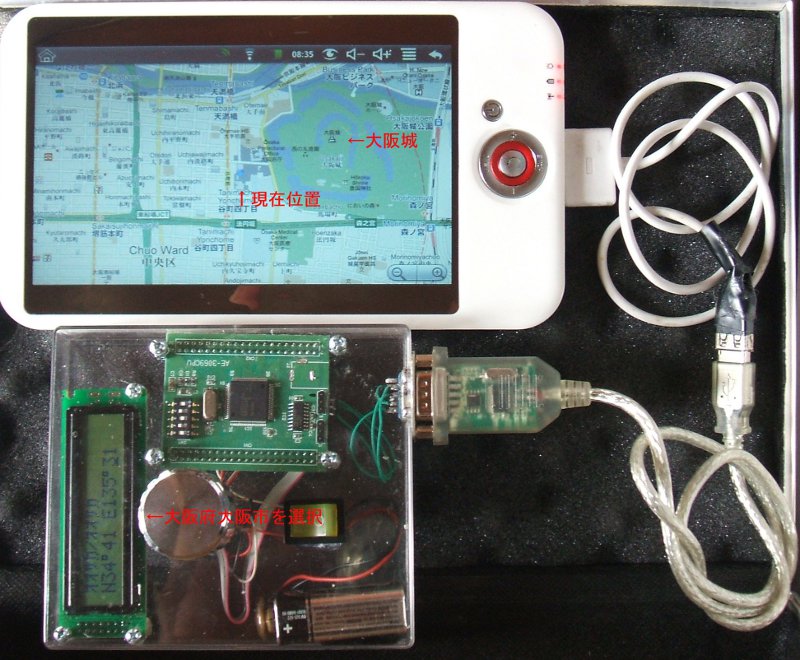

GPSシミュレータをEKEN M001につないで地図を表示してみたところ。 画像のケーブルは秋月電子のUSB−シリアル変換ケーブルです。

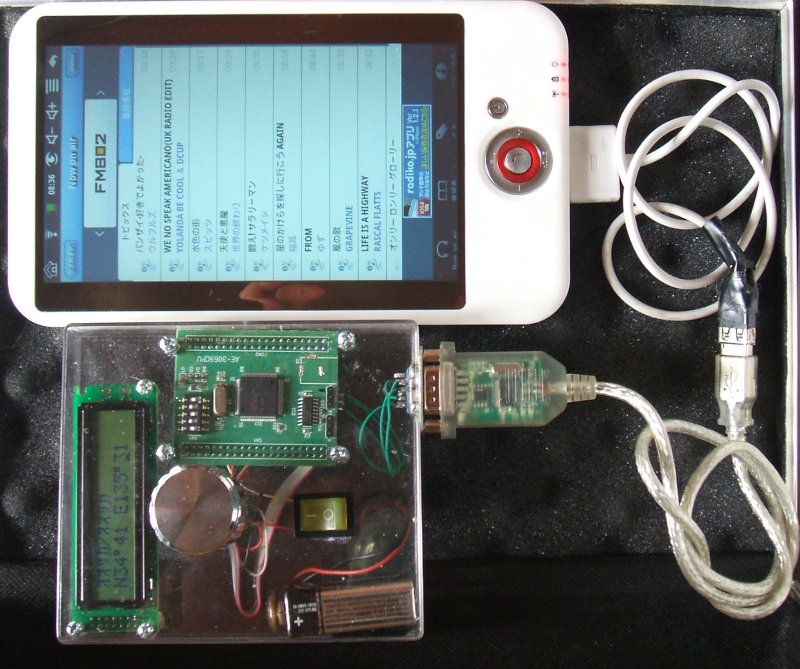

Android版radiko公式アプリを起動してラジオを聴取中。 画像ではGPSシミュレータの電源が入っていますが、
一旦位置情報確認が終了すれば取り外しても聴取が続けられます。
部品代原価は約3000円です。(USB−シリアル変換ケーブルは別で950円です)
